ПвБВнг(A)-LS 3х300/70 - 10кВ

Выгода: 1. Низкая цена; 2. Высокое качество; 3. Удобный сервис
ГОСТ: ГОСТ Р 55025-2012, ТУ 16.К71-335-2004

На складе

Полное описание

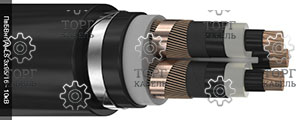

Подробное описание конструкции ПвБВнг(A)-LS 3х300/70 - 10кВ

1. Три многопроволочные круглые уплотнённые медные токопроводящие жилы номинальным
сечением 300 мм², соответствующие 2 классу по ГОСТ 22483-2012.

2. Экструдированный экран из электропроводящей сшитой композиции полиэтилена
номинальной толщиной 0,9 мм.

3. Изоляция из сшитого полиэтилена номинальной толщиной 3,4 мм.

4. Экструдированный экран из электропроводящей сшитой композиции полиэтилена
номинальной толщиной 0,6 мм.

5. Слой в виде обмотки из электропроводящих бумажных или электропроводящих полимерных
лент суммарной толщиной не менее 0,2 мм.

6. Экран суммарным номинальным сечением 70 мм² из медных проволок номинальным
диаметром 0,7...1,7 мм, скреплённых медной лентой номинальной
толщиной не менее 0,1 мм и шириной не менее 8,0 мм.

7. Сердечник из ПВХ пластиката пониженной пожароопасности, вокруг которого скручены
экранированные жилы.

8. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,8 мм, наложенная одновременно с заполнением наружных
промежутков между скрученными экранированными жилами.

9. Подушка под броню из ПВХ пластиката пониженной пожароопасности
толщиной не менее 1,0 мм.

10. Броня из двух стальных оцинкованных лент номинальной толщиной 0,5 мм.

11. Оболочка из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 3,5 мм.
